Mixážní pult s vestavěným koncovým zesilovačem, efektovým procesorem a další slušnou výbavou za cenu pod dvacet tisíc korun? Představíme vám novinku na našem trhu, která splní všechna tato přání.
Základní charakteristika

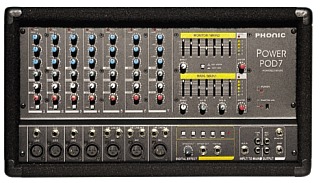

Toto zařízení se řadí mezi tzv. powermixery. Jedná se tedy o mixážní pult s vestavěným koncovým zesilovačem a digitálním efektovým procesorem. Power POD7 je vybaven sedmi vstupy, dvěma zesilovači o výkonu 200W/4 Ohm a jednoduchým efektovým procesorem.
Konstrukce
Celé zařízení je uloženo v dřevěném boxu, potaženém černou kobercovinou, opatřenou ochrannými kovovými rohy. Pro lepší transport je vybaveno gumovým uchem na levé straně.
Ovládání
Každý kanál je vybaven indikací přebuzení signálu(PEAK), třípásmovým ekvalizérem pracujícím v pásmech 15 dB/12 kHz (HIGH), 15 dB/2,5 kHz (MID) a 15 dB/80 Hz (BASS).
Potenciometrem Monitor control ovládáme úroveň signálu v monitorové cestě.
Effect conrol je potenciometr ovládající úroveň signálu z efektové smyčky a interního efektového procesoru. Level conrol nastavuje výstupní úroveň každého kanálu.
U kanálů 1-4 najdete přepínač Pad switch, zeslabující vstupní signál o 30 dB. (Pokud je signál z mikrofonního vstupu zkreslený je třeba tento přepínač zaktivovat.)
Vstupy
Zařízení nabízí možnost využití sedmi vstupů. Kanály 1-4 jsou osazeny XLR konektory a paralelními symetrickými 6,3mm panelovými jacky. XLR vstupy mají phantomové napájení +48V. Symetrické mikrofonní vstupy jsou vhodné pro mikrofony s výstupní impedancí 50-600 Ohm. Není možné používat na jednom vstupu oba konektory zároveň.
U kanálů 5-7 jsou dva jacky 6,3 mono, pro možnost linkového připojení stereo zařízení (např. kláves). Tyto vstupy je možno použít simultárně.
Efektový procesor
Efektový procesor aktivujete zapnutím přepínače s označením ON. Nabídne vám tyto čtyři různé efekty: 1. Vocal (reverb vhodný pro efektování zpěvů), 2. L.Hall (reverb typický pro velký prostor), 3. S.Hall (reverb typický pro malý prostor), 4. Delay (digitální delay).
Potenciometrem s označením Effect out ovlivňíme výstupní úroveň pro externí efektovou jednotku. K jackovému výstupu označenému Effect Out může být připojen vstup externího efektu. Nominální výstupní úroveň a impedance je +4 dB/10 kOhm. Efektový procesor lze ovládat i nožním pedálem, který snadno připojíte do zdířky s označením FOOT SW.
Mástrovací část
V této části naleznete dva sedmipásmové ekvalizery, přepínač MAIN/MONITOR-MAIN1/MAIN2 a dva Master potenciometry pro celkové zesílení (MAIN) a monitoru. Každý z těchto výstupů má indikaci 5 LED diodami a kontrolkou limiteru. Potenciometry AUX IN (pro nastavení signálu posílaného z AUX IN do MAIN), TAPE IN (pro nastavení signálu posílaného z TAPE IN jacků do MAIN), EFFECT (pro nastavení úrovně signálu vracejícího se z interní efektové jednotky do MAIN). V této sekci je umístěn i přepínač pro phantomové napájení, jeho indikátor a LED kontrolka indikující zapnutí přístroje. Dále v mástrovací sekci naleznete tři vstupy a čtyři výstupy. AUX IN posílá z externích přístrojů (např. efektové procesory) signál do MAIN výstupů. TAPE IN přijímá signál z externích přístrojů se stereo výstupem (kazet. rekordér, CD přehrávač) a posílá ho také do Main výstupu. REC OUTPUT je výstup osazený RCA konektory pro připojení záznamového zařízení. MONITOR OUTPUT posílá signál po korekcích do externího zesilovače pro odposlech. MAIN OUTPUT posílá linkový signál, který prošel Main Master sekcí a EQ z Powerpod 7 do externího zesilovače.
Zadní panel
Na zadním panelu zařízení jsou spolu s žebrovím chladiče, umístěny výstupní 6,3mm jacky pro připojení reproduktorů. Dva výstupní jacky pro master a dva pro monitor. Je zde i výstup pro možnost zapojení do můstku, čímž se samozřejmě zdvojnásobí výkon zesilovače. Pomocí vyhýbky a dalšího zesilovače lze připojit i subwoofer a posílit tak celkový výkon a ozvučit i velké prostory. Výstup je ovládán přepínačem POWER AMP SELECT, který má dvě polohy Bridge (400W) a Main-Main / Monitor (200W + 200W).
Jestliže používáte tyto dva kanály nezávisle, mohou být dva reproboxy připojeny k POWER AMP 1 do A/B jacků a další dvě do POWER AMP 2 do A/B jacků. Pokud použijete A a B výstupy zároveň, je nutné použít 8-16Ohm reproboxy. V tomto případě nelze zapojit reprobednu do BRIDGE výstupu. Jestliže jsou tyto dva kanály použity v můstku, je možné zapojit pouze jeden 8-16Ohm reprobox do BRIDGE výstupu.
Závěr
PHONIC POWERPOD 7 je univerzální zařízení, které lze jen a jen doporučit. Díky vlastnostem a ceně je ideální pro ozvučení menších souborů, klubů a sálů. Využití také najde ve školách, restauracích a ve firmách, kde je zapotřebí zařízení s co nejjednodušším ovládáním, možností připojení mikrofonů a např. magnetofonu či CD.
